3D-Dachmodell LoD2 Jahresstand 2013 (3D)

Das 3D-Modell der Aussenhülle und Dachstrukturen basiert auf den Gebäudegrundrissen der AV, deren Höhe unter dem Terrain liegt. Zusätzlich sind die Dachstrukturen photogrammetrisch bestimmt worden. Luftbild 2013.

Zweck: Ein 3D-Stadtmodell liefert die Grundlagen für folgende, wichtige Einsatzgebiete: - Lärmkataster - Sichtbarkeitsanalysen - Schattenberechnungen - Visualisierungen grosser Bau- und Infrastrukturprojekte - Stadtplanung - Städtebauliche Betrachtungen - Fahrsimulatoren - Einsatzunterstützung Blaulichtorganisationen - Standortmarketing - Tourismus - Solarenergiepotentialberechnungen - ...

Daten und Ressourcen

Datenowner

GIS-Zentrum, Geomatik + Vermessung, Tiefbau- und Entsorgungsdepartement

Erstmalige Veröffentlichung

Kontakt

Open Data Zürich

Zeitraum

24.05.2024

Datentyp

Einzeldaten

Aktualisierungs­datum

24.05.2024

Datenlieferant

GIS-Zentrum, Geomatik + Vermessung, Tiefbau- und Entsorgungsdepartement

Version

1.0

Räumliche Beziehung

Stadt Zürich

Aktualisierungs­intervall

keines

Rechtsgrundlage

Bemerkungen

Genereller Hinweis zum Geodatensatz:

Weitere Informationen zu diesem Datensatz finden sie unter «3D-Dachmodell LoD2 Jahresstand 2013» auf Geocat.ch.

Informationen zum Datensatz:

Datenelemente werden nur im Datenformat ESRI SDE GDB beschrieben. Zusätzliches Datenformat mit identischem Inhalt: Oracle SDO im Schema GEOZ_SDO. Das Attribut OBJECTID ist nur im Datenformat ESRI SDE GDB vorhanden. Tabellen, die nur im Datenformat Oracle SDO vorkommen werden auch beschrieben.

Datenerfassung:

Die Gebäudegrundrisse werden aus den Aufnahmen der AV (Bodenbedeckung, Einzelobjekte) übernommen. Deren Höhe über Meer entspricht dem tiefsten Terrainpunkt.

Datengrundlage:

  • Amtliche Vermessungsdaten Stadt Zürich
  • DTM-AV oder DTM der Stadt Zürich
  • Luftbild 2013

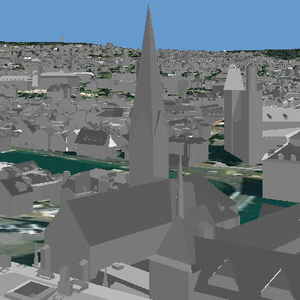

Statisches Vorschaubild:

BildText

Attribute

TYPE
. Typ STRING.
GEOMTYPE
Geometrietyp 1: Hauptgeometrie (2D-Fläche >3m2 und Volumen >3m3) 2: Detailgeometrie (2D-Fläche <3m2 und Volumen <3m3). Typ STRING.
CREATION_DATE
Herstellungsdatum YYYYMMDDHHMMSS. Typ STRING.
REGION
Nummer der Filterfläche [01-10], Hinweis auf Filterfläche (Unterteilung des Stadtgebietes). Typ STRING.
REASON_FOR_UPDATE
. Typ STRING.
CLASS_ID
. Typ STRING.
OBJECTID
ESRI System-Identifikator. Nicht stabil über Zeit. . Typ LONG INTEGER.
QUALITAET_STATUS
Beschreibt die Qualität der Geometrie: 0: Qualität nicht eingehalten. Gebäudehöhe wurde nicht gemessen die Baute hat eine generische Höhe von 3m 1: normale Kontrolle. Gebäudehöhen sind photogrammetrisch bestimmt 2: spezielle Kontrolle. Gebäudehöhen sind photogrammetrisch bestimmt und speziell kontrolliert. Typ STRING.
UPDATING_PERSON
. Typ STRING.
GID
Die GID des unterteilten Gebäudes, welche sich wie folgt zusammensetzt: OGID [17 Zeichen] - Löschzähler [00-99] - Zähler der Objektunterteilung [0000-9999]. Typ STRING.
LINEAGE
. Typ STRING.
EGID
Eidgenössischer Gebäudeidentifikator. Typ LONG INTEGER.
GEOMETRIE
Geometrie der Gebäude. Typ SHAPE.
GEBAEUDE_STATUS
Gebäudestatus: 0: gelöscht (archiviertes Objekt) 1: real (Objekt des aktuellen LoD2-Datenbestandes). Typ STRING.
LAST_MODIFICATION_DATE
Modifikationsdatum YYYYMMDDHHMMSS . Typ STRING.
ART
Art der Bodenbedeckung oder des Einzelobjektes: (links des :) BB00: Gebaeude_Verwaltung BB01: Gebaeude_Wohngebaeude BB02: Gebaeude_Land_Forstwirtschaft BB03: Gebaeude_Verkehr BB04: Gebaeude_Handel BB05: Gebaeude_Industrie_Gewerbe BB06: Gebaeude_Gastgewerbe BB07: Gebaeude_Nebengebaeude EO08: Bruecke_Passerelle EO12: Pfeiler EO13: Unterstand EO14: Silo_Turm_Gasometer EO16: Hochkamin EO18: Mast_Antenne. Typ STRING.
ART_TXT
Art der Bodenbedeckung oder des Einzelobjektes: (rechts des :) BB00: Gebaeude_Verwaltung BB01: Gebaeude_Wohngebaeude BB02: Gebaeude_Land_Forstwirtschaft BB03: Gebaeude_Verkehr BB04: Gebaeude_Handel BB05: Gebaeude_Industrie_Gewerbe BB06: Gebaeude_Gastgewerbe BB07: Gebaeude_Nebengebaeude EO08: Bruecke_Passerelle EO12: Pfeiler EO13: Unterstand EO14: Silo_Turm_Gasometer EO16: Hochkamin EO18: Mast_Antenne . Typ STRING.
